Battery Shield V3 t.b.v. 18650 batterij voor Arduino en ESP

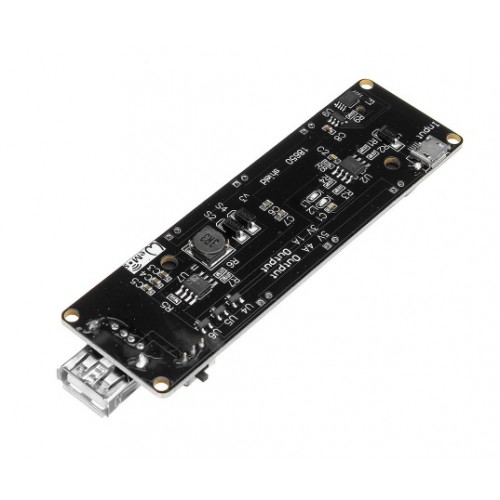

Battery Shield V3 t.b.v. 18650 Batterij

Handige module in situaties waar geen, of niet altijd, een spanningsbron beschikbaar is.

De module heeft plaats voor 1 x 18650 batterij

Ingang: micro USB (5-8V), laadstroom 500 mA

Uitgangen:
1 x 5V via de USB uitgang, max. 1,6A; voorzien van aan/uit schakelaar
3 x 5V op de print (max. totale stroom 5V: 1,6A)
3 x 3V op de print (max. totale stroom 3V: 1A)

LED indicatie: Rood: laden, Groen: volledig geladen

Bescherming:
Tegen overlading en over-ontlading
NIET beschermd tegen verkeerde polariteit batterij - Let bij het plaatsen op de + en -!

Afmetingen: 9,8 x 2,9 CM

In praktijk:
De ESP32 zal ca. 25 uur werken op één acculading van 2400 mAh.

Vervanging van R2 door een weerstand van 1,2K zal de laadstroom verhogen naar 1000mA.

Gebruik als UPS:
De module kan gebruikt worden als UPS voor de ESP of Arduino,
de stroom welke gebruikt wordt door de schakeling dient dan minder te zijn dan de laadstroom,
anders zal de batterij niet geladen worden maar zal deze ontladen.

Wanneer de spanning van de batterij, na bijvoorbeeld lange spanningsuitval, minder dan 3V wordt,
zal bij herstel van de voedingsspanning de laadstroom ongeveer 10% van de normale laadstroom
zijn (door de ingebouwde beveiliging).
Wanneer in zo'n geval de gebruikte stroom van aangesloten schakeling meer dan deze 10% bedraagt
zal de batterij niet meer geladen worden.
U kunt dit herstellen door de schakeling enige tijd uit te schakelen (totdat de spanning van de
batterij weer boven de 3V komt) of een beveiliginscircuit te maken welke de schakeling uitschakelt,
wanneer de spanning van de batterij 3V is.

Inhoud verpakking:
1 x Battery Shield V3

(Levering exclusief 18650 battery)
