Bouwkit Hart met rode LED's
Eenvoudig te solderen bouwkit.
Hart met rode LED's en in- en uit-fadend licht effect.
Eigenschappen:
Voedingsspanning 4V - 6V DC
Formaat ca. 6 x 6 CM

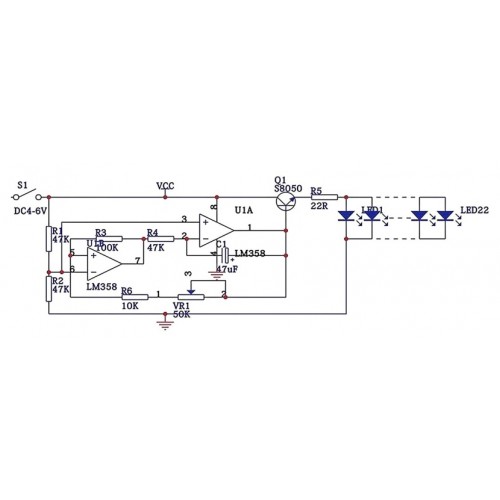

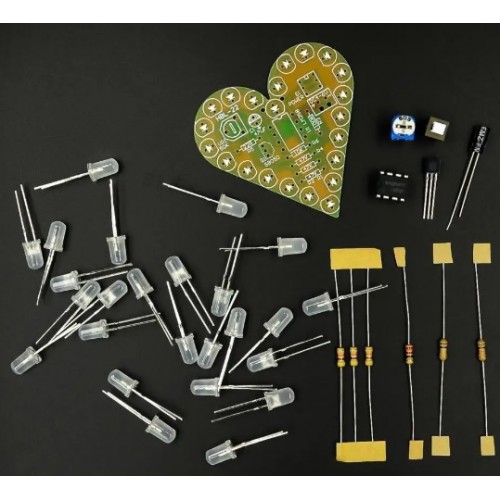

Onderdelen:
R5 | Weerstand | 22R | 1 |
R6 | Weerstand | 10K | 1 |
R1.R2.R4 | Weerstand | 47K | 3 |
R3 | Weerstand | 100K | 1 |
C1 | Elektr. Condensator | 47UF | 1 |
VR1 | Potmeter | 50K | 1 |
U1 | IC | LM358 | 1 |
S1 | Schakelaar | 6P | 1 |
Q1 | Transistor | S8050 | 1 |
LED1-LED22 | Led | 5mm | 22 |

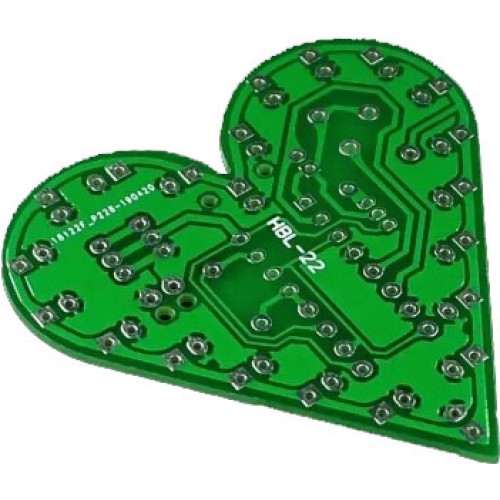

-- | PCB | 1 |

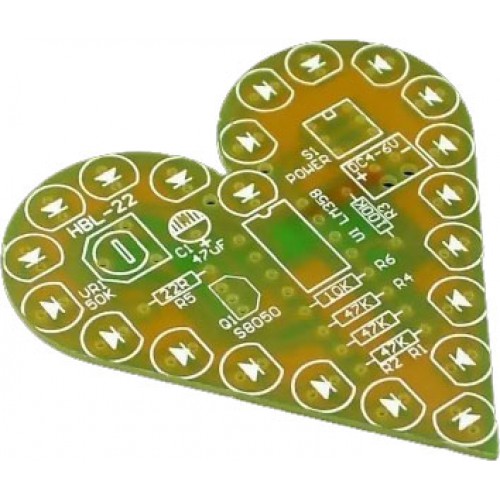

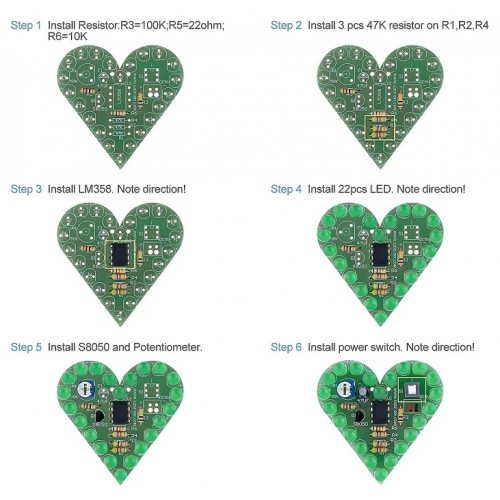

Soldeer de componenten volgens de bedrukking op de Print.
Let op de polariteit van de LED's en Condensator.
Let op de richting van de transistor en het IC
Sluit de schakeling aan op ongeveer 5V (tussen 4V en 6V)
